空気調和機(AHU)システム
COOL BIZ 空調システムVAV方式
VAV空調機+VAV方式。
部分負荷時にも、除湿量を確保。さらに、送風動力の低減が可能。
特長
- 給気温度を維持し、風量を可変として負荷変動に対応します。部分負荷も充分除湿された空気の供給が可能なため室内湿度の上昇を抑えられます。
- 部分負荷時の送風動力の削減が可能であり、省エネ性の高い方式です。

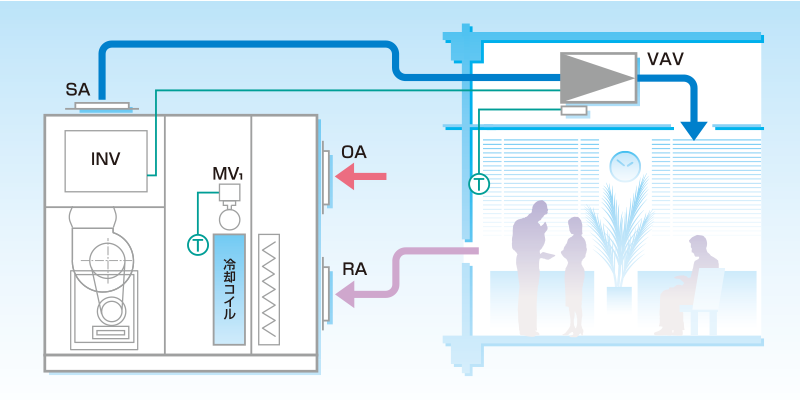

制御例
・給気温度が設定値になるように冷却コイルへの通水量を制御弁(MV1)で調整します。
・室内温度が設定値になるようにVAV開度を制御して、風量を可変します。各VAVの風量信号またはダンパ開度信号から必要風量を演算して、空調機インバータ(INV)により回転数制御することで、省エネルギー効果の高いシステムとなります。

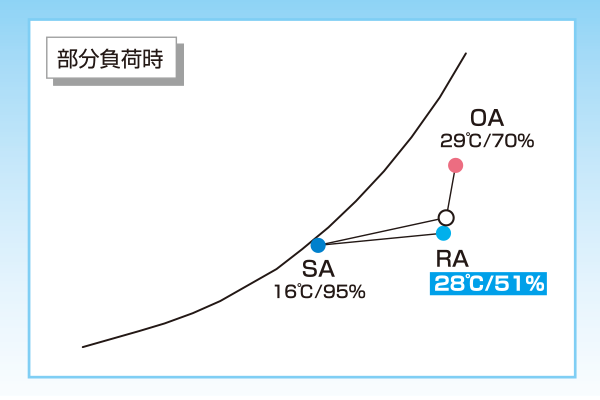

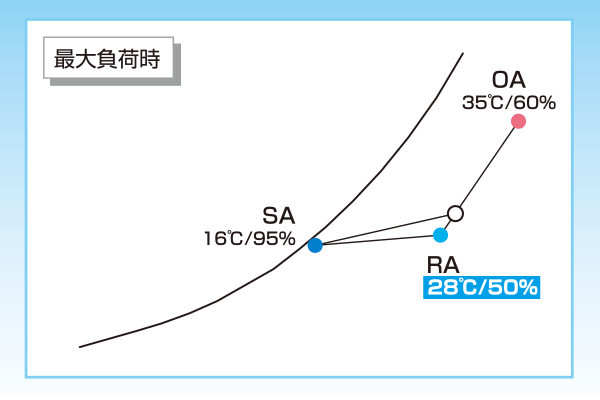

空気線図上の動き
空気線図上の動き
