ファンコイルユニット(FCU)
オプション
電装品・結線図

オプションとして下記をご用意しています。

製品一覧

タブ選択
省エネモータ用

運転スイッチ(3段切替)・結線図

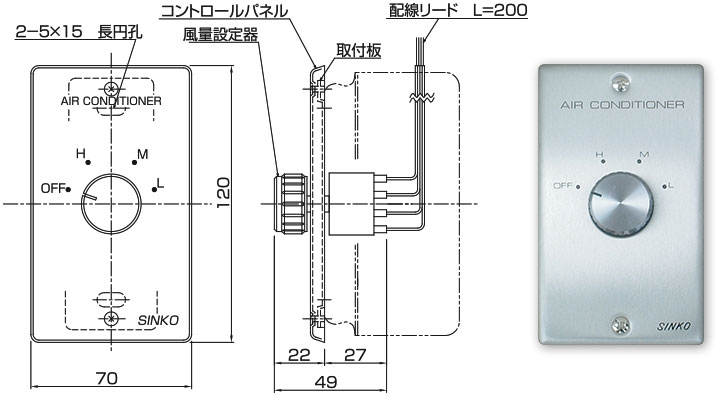

外形図

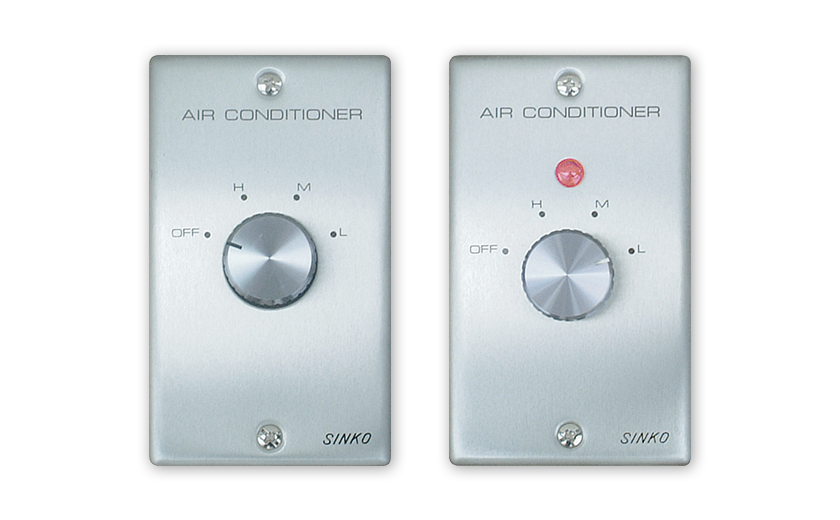

運転スイッチ(3段切替)

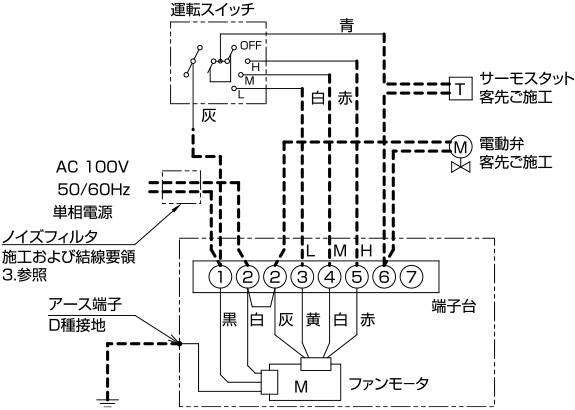

単動運転

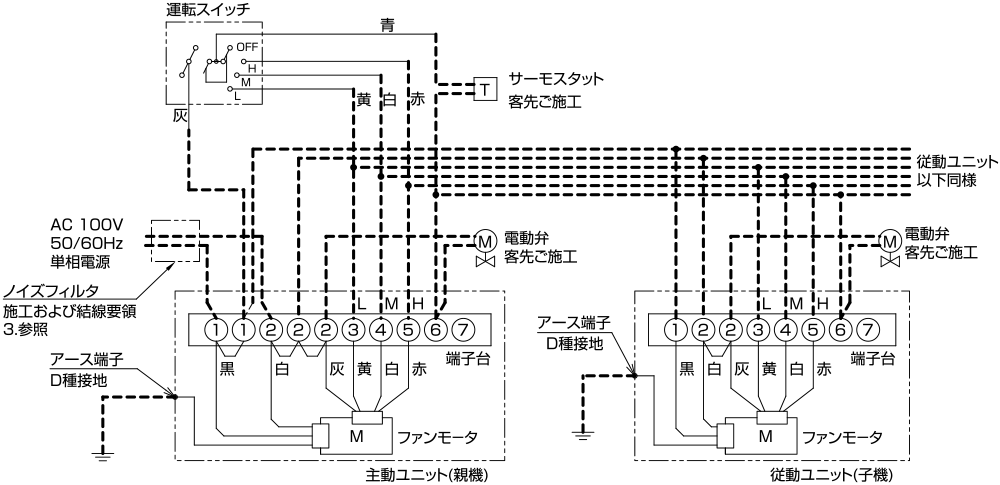

連動運転
連動台数表
ユニットサイズ
型式 200 300 400 600 800 1200
CPM 4 2 3 2 1 1
CPM-HT/ST/DC1/DC2 2 3 2 1 1 1
SCRM 5 4 3 3 2 1
SCRM-HT/ST/DC1/DC2 3 3 3 2 2 1
SFRM 5 4 4 2 2 1
※表内の値は標準型の連動台数を表します。
施工および結線要領
  1. 壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス(カバー付き)を用意してください。
  2. 結線図中に示す破線部分は客先ご施工。
  3. 下記の値を超えるノイズやサージのある電源では誤作動や損傷の原因となりますので、ノイズフィルタの追加等の対策を行ってください。
    ・絶縁耐圧 :AC 1000V 1分間 (AC電源入力部ーアース間)
    ・耐ノイズ性: AC 2000V パルス波形 50nsec
  4. 運転スイッチの接点定格は 3A/125V です。
  5. 表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。

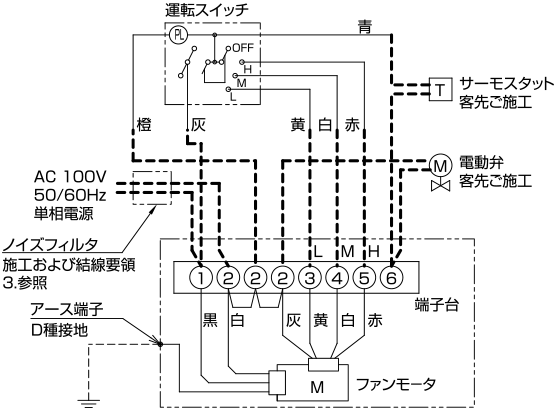

運転スイッチ(3段切替・パイロットランプ付)・結線図

外形図

運転スイッチ(3段切替・パイロットランプ付)

単動運転
連動運転
連動台数表
ユニットサイズ
型式 200 300 400 600 800 1200
CPM 4 2 3 2 1 1
CPM-HT/ST/DC1/DC2 2 3 2 1 1 1
SCRM 5 4 3 3 2 1
SCRM-HT/ST/DC1/DC2 3 3 3 2 2 1
SFRM 5 4 4 2 2 1
※表内の値は標準型の連動台数を表します。
施工および結線要領
  1. 壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス(カバー付き)を用意してください。
  2. 結線図中に示す破線部分は客先ご施工。
  3. 下記の値を超えるノイズやサージのある電源では誤作動や損傷の原因となりますので、ノイズフィルタの追加等の対策を行ってください。
    ・絶縁耐圧 :AC 1000V 1分間 (AC電源入力部ーアース間)
    ・耐ノイズ性: AC 2000V パルス波形 50nsec
  4. 運転スイッチの接点定格は 3A/125V です。
  5. 表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。

運転スイッチ(3段切替)・結線図

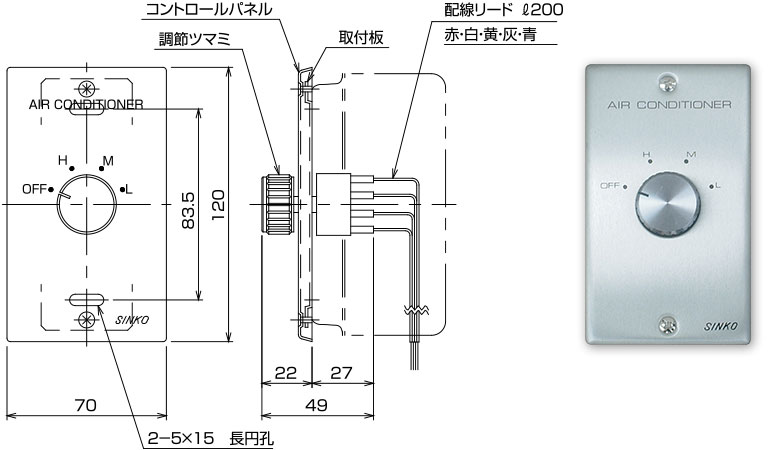

外形図

運転スイッチ(3段切替)

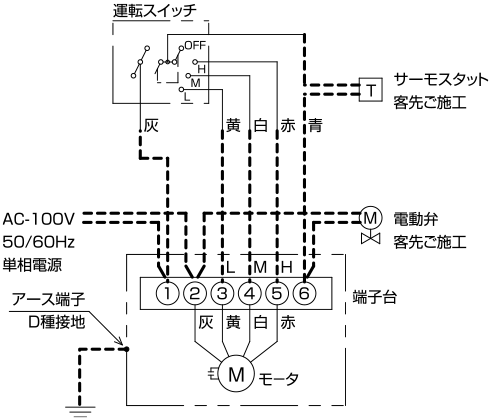

単動運転

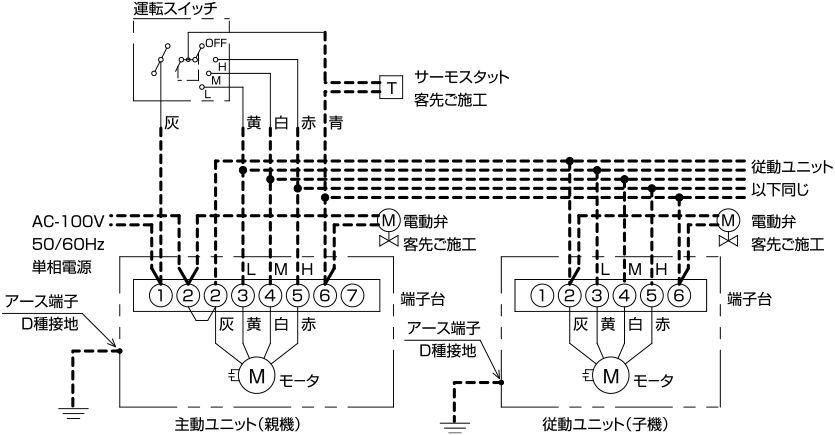

連動運転(リレーボックス無し)
連動台数表(リレーボックス無し)
ユニットサイズ
型式 200 300 400 600 800 1200
CP 4 2 3 2 1 1
CP-HT/ST/DC1/DC2 2 2 2 1 1 1
SCR 5 4 3 3 2 1
SCR-HT/ST/DC1/DC2 3 3 3 2 1 1
SFR 5 4 3 2 2 1
SLR 5 4 3 2 2
STR 5 4 3 3
※表内の値は標準型の連動台数を表します。

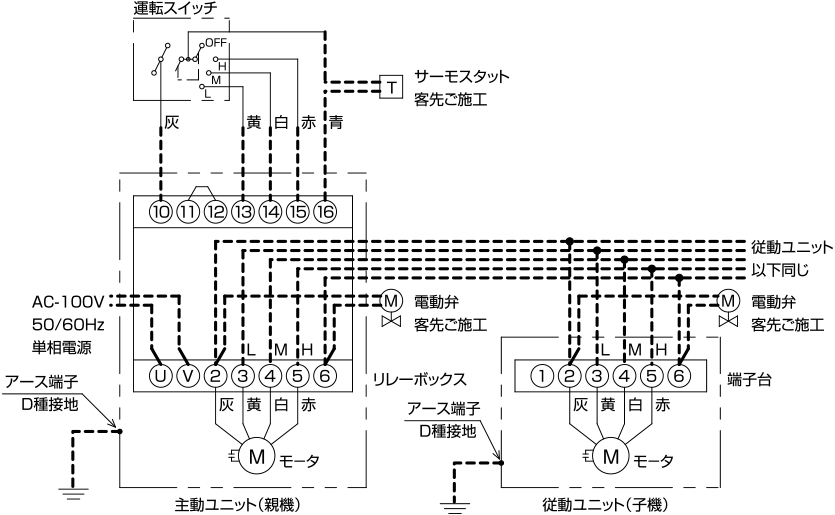

連動運転(リレーボックス有り)
連動台数表(リレーボックス有り)
ユニットサイズ
型式 200 300 400 600 800 1200
CP 16 8 9 5 3 2
CP-HT/ST/DC1/DC2 8 8 6 4 2 2
SCR 19 14 11 9 5 4
SCR-HT/ST/DC1/DC2 10 9 10 5 5 3
SFR 20 13 11 7 5 3
SLR 17 13 11 7 5
STR 22 17 12 11
※表内の値は標準型の連動台数を表します。
施工および結線要領
  1. 壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス(カバー付)を用意してください。
  2. 結線図に示す破線部分は客先ご施工。
  3. 連動は必ず同機種・同サイズで行ってください。異機種・異サイズで連動した場合、モータが焼損します。
  4. 運転スイッチの接点定格は 3A/125V AC、リレーボックスの接点定格は7A/125V ACです。
  5. 表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。

運転スイッチ(3段切替・パイロットランプ付)・結線図

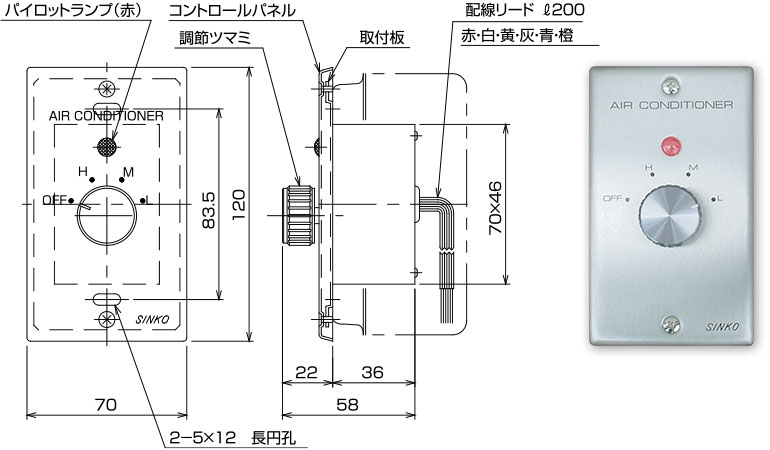

外形図

運転スイッチ(3段切替・パイロットランプ付)

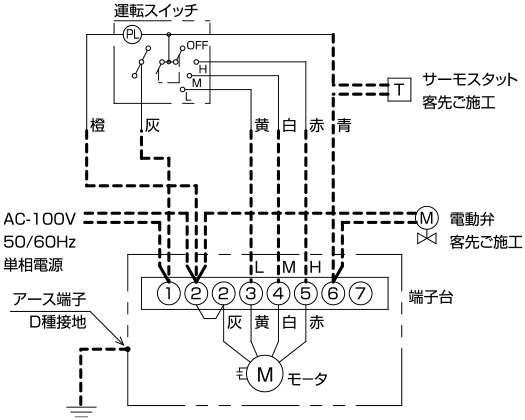

単動運転

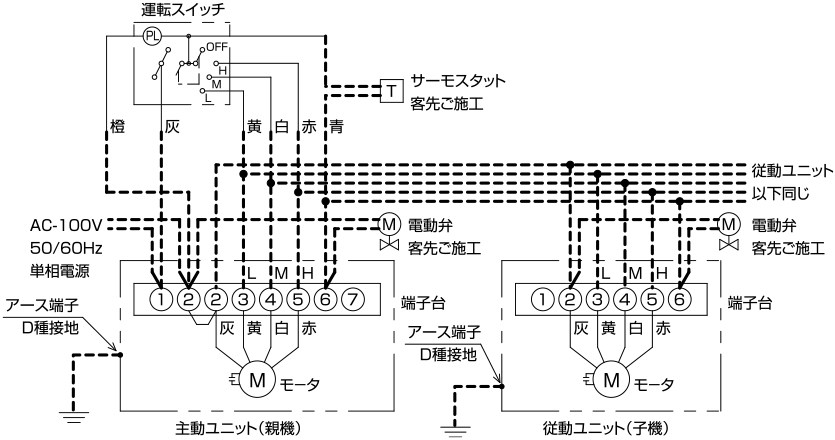

連動運転(リレーボックス無し)
連動台数表(リレーボックス無し)
ユニットサイズ
型式 200 300 400 600 800 1200
CP 4 2 3 2 1 1
CP-HT/ST/DC1/DC2 2 2 2 1 1 1
SCR 5 4 3 3 2 1
SCR-HT/ST/DC1/DC2 3 3 3 2 1 1
SFR 5 4 3 2 2 1
SLR 5 4 3 2 2
STR 5 4 3 3
※表内の値は標準型の連動台数を表します。

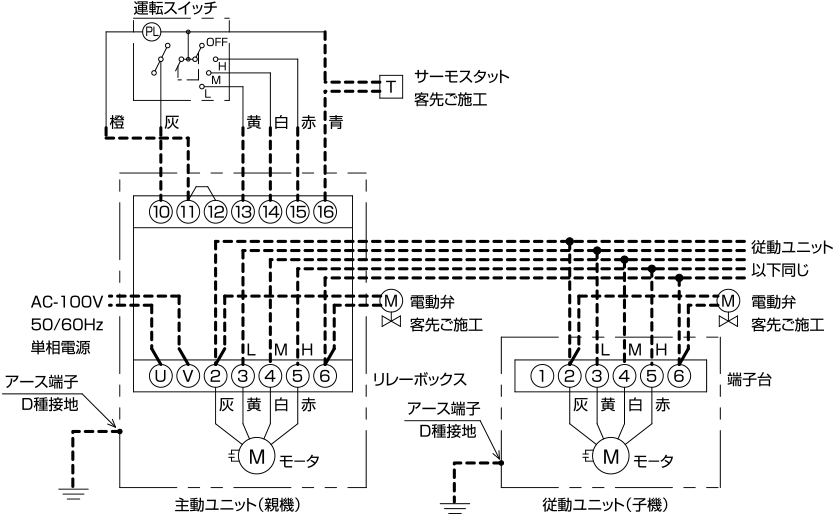

連動運転(リレーボックス有り)
連動台数表(リレーボックス有り)
ユニットサイズ
型式 200 300 400 600 800 1200
CP 16 8 9 5 3 2
CP-HT/ST/DC1/DC2 8 8 6 4 2 2
SCR 19 14 11 9 5 4
SCR-HT/ST/DC1/DC2 10 9 10 5 5 3
SFR 20 13 11 7 5 3
SLR 17 13 11 7 5
STR 22 17 12 11
※表内の値は標準型の連動台数を表します。
施工および結線要領
  1. 壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス(カバー付)を用意してください。
  2. 結線図に示す破線部分は客先ご施工。
  3. 連動は必ず同機種・同サイズで行ってください。異機種・異サイズで連動した場合、モータが焼損します。
  4. 運転スイッチの接点定格は 3A/125V AC、リレーボックスの接点定格は7A/125V ACです。
  5. 表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。
注意!
誤結線はモータ焼損又は、感電・火災の原因になります。
結線は充分に注意してください。
